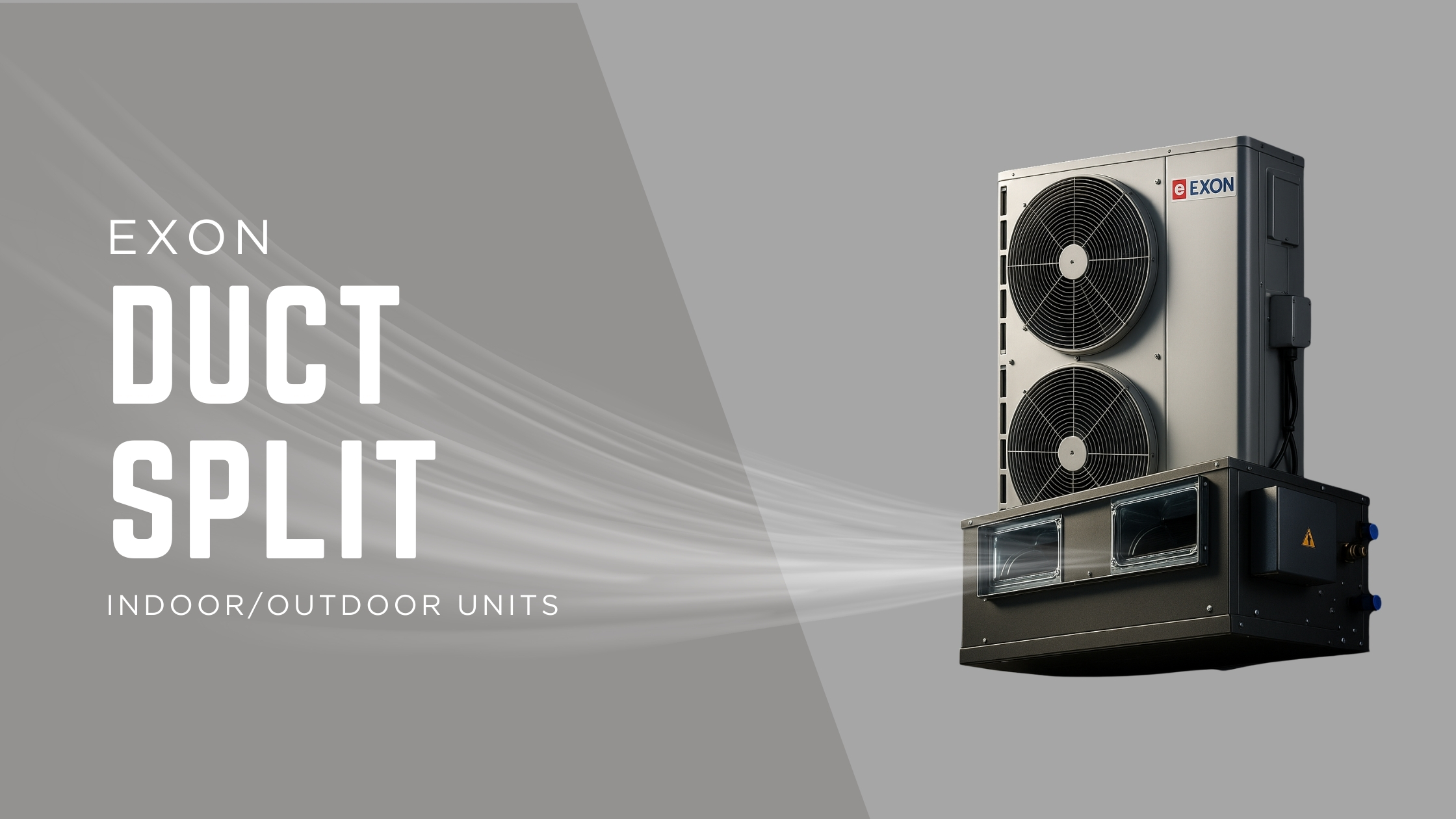

داکت اسپلیت 1600CFM اکسون (مدل EDI48) – معرفی، ویژگی‌ها و مشخصات فنی جامع
داکت اسپلیت 1600CFM برند اکسون، که در بازار تهویه مطبوع با نام داکت اسپلیت 48000BTU یا مدل EDI48 شناخته می‌شود، یکی از از قدرتمندترین مدل‌های سری داکت اسپلیت‌های اکسون در ظرفیت‌های خانگی و نیمه‌صنعتی است. این دستگاه با ظرفیت هوادهی معادل 1600 فوت مکعب در دقیقه (CFM) و ظرفیت سرمایش حدود 14 کیلووات (معادل 48000 بی‌تی‌یو در ساعت) و ظرفیت هوادهی 2700 مترمکعب در ساعت،به‌طور ویژه برای سالن‌ها، واحدهای مسکونی بزرگ، فروشگاه‌ها و پروژه‌های اداری طراحی شده است.
با استفاده از کمپرسور اسکرال قدرتمند، کویل‌های مسی با فین Blue Fin و طراحی یونیت داخلی با فشار استاتیک بالا، این مدل توانایی تأمین سرمایش و گرمایش یکنواخت را حتی در فضاهای با کانال‌کشی طولانی دارد.
سیستم داکت اسپلیت اکسون، یونیت داخلی این مدل به‌صورت توکار در سقف کاذب نصب می‌شود و به دلیل طراحی جمع‌وجور و کم‌صدا، هوای مطبوع را به‌صورت یکنواخت در تمامی بخش‌های محیط توزیع میکند. یونیت خارجی نیز با بهره‌گیری از کمپرسور اسکرال با راندمان بالا و مصرف انرژی بهینه، عملکردی پایدار حتی در شرایط سخت آب‌وهوایی ارائه می‌دهد.
ساختار و عملکرد یونیت داخلی (EDI48-Indoor Unit)
یونیت داخلی مدل EDI48 با ابعاد 1300×750×300 میلی‌متر و وزن حدود 45 کیلوگرم، به گونه‌ای طراحی شده که در کمترین فضای سقف کاذب قابل نصب باشد. هوادهی این مدل برابر با 2700 متر مکعب بر ساعت (1600CFM) است و با فشار استاتیک خارجی حدود 80 پاسکال، امکان پخش یکنواخت و مطلوب هوا در تمامی بخش های ساختمان را از طریق کانال‌های توزیع فراهم میکند.
کویل‌های این یونیت از لوله‌های مسی با فین‌های آلومینیومی موج‌دار (Blue Fin) ساخته شده که تبادل حرارتی بسیار مطلوب و مقاومت بالا در برابر خوردگی را تضمین میکند. بدنه گالوانیزه با پوشش پودری الکترواستاتیک دوام بالا در شرایط مختلف را ایجاد میکند.
ظرفیت سرمایش کل این دستگاه برابر با 14 کیلووات است که معادل ظرفیت سرمایشی 48000BTU/h بوده و سرمایش محسوس آن حدود 9.8 کیلووات می‌باشد. در بخش گرمایش، توان تولید حرارت این دستگاه برابر با 15.6 کیلووات است که توانایی تامین حرارت مطلوب در فصول سرد را دارد.
سطح صدای یونیت داخلی برابر با 48 دسی‌بل است که در رده سیستم‌های کم‌صدا قرار می‌گیرد و آسایش صوتی مطلوبی را برای کاربران ایجاد میکند.
ویژگی‌های طراحی
-
کویل‌های مسی با فین آلومینیومی Blue Fin ضد خوردگی
-
فیلتر قابل شستشو با قابلیت ارتقا به مدل‌های ضد قارچ و ضد آلرژی
-
امکان ورود هوای تازه (Fresh Air Intake)
-
طراحی مناسب برای سقف کاذب با ارتفاع محدود
ساختار و عملکرد یونیت خارجی(EDI48-Outdoor Unit)
یونیت خارجی مدل EDO48 که مخصوص این ظرفیت طراحی شده، دارای برق سه فاز 380 ولت، 50 هرتز بوده و جریان نامی آن 7.7 آمپر است. توان ورودی دستگاه برابر با 3.8 کیلووات و ضریب عملکرد (COP) آن 3.3 وات بر وات است که نشان‌دهنده بهره‌وری بالای انرژی و راندمان مناسب دستگاه می‌باشد.
کمپرسور دستگاه از نوع Scroll بوده و با صدای کارکردی حدود 60 دسی‌بل، مناسب نصب در فضاهای باز مانند بالکن یا پشت‌بام است. شارژ مبرد دستگاه معادل 4.3 کیلوگرم می‌باشد و فن محوری (Axial Fan) هوای محیطی را به خوبی گردش می‌دهد.
یونیت خارجی قابلیت پشتیبانی از طول لوله‌کشی حداکثر 35 متر و اختلاف ارتفاع تا 15 متر را دارد که انعطاف بالایی برای نصب در پروژه‌های مختلف فراهم میکند. وزن این یونیت حدود 110 کیلوگرم و ابعاد آن 1130×390×1280 میلی‌متر است.
انتخاب ظرفیت داکت اسپلیت بر اساس متراژ و کاربرد
انتخاب ظرفیت مناسب داکت اسپلیت از اهمیت ویژه‌ای برخوردار است تا دستگاه بتواند بهینه‌ترین عملکرد را در تأمین آسایش حرارتی فراهم کند. ظرفیت 1600CFM یا همان 48000BTU، برای فضاهایی با متراژ حدود 140 تا 160 متر مربع در شرایط آب و هوایی معتدل بسیار مناسب است.
برای برآورد تقریبی:
• به ازای هر متر مربع فضای مسکونی یا اداری با ارتفاع استاندارد، حدود 400 تا 600 BTU بار سرمایشی در نظر گرفته می‌شود.
• در مناطق گرمسیری یا در فضاهایی با بار حرارتی بالا، این متراژ تحت پوشش ممکن است کاهش یابد و مدل‌های با ظرفیت بالاتر پیشنهاد شود.
این مدل بیشتر برای فضاهای زیر مناسب است:
• آپارتمان های بزرگ یا واحدهای دوبلکس
• دفاتر اداری وسیع با چندین بخش
• فروشگاه‌ها و مراکز تجاری و هایپرمارکت های متوسط
• رستوران ها و کافی شاپ های بزرگ
📌 توجه: در مناطق گرمسیری یا با بار حرارتی بالا، پوشش متراژی کاهش یافته و ممکن است ظرفیت بالاتر (مانند مدل 60000 BTU) پیشنهاد شود.
مزایا و فناوری‌های کلیدی داکت اسپلیت 1000CFM اکسون
• بهره‌وری انرژی بالا با ضریب عملکرد مناسب (COP=3.3)
• عملکرد کم‌صدا در یونیت داخلی و خارجی
• ساختار مقاوم با بدنه گالوانیزه و پوشش رنگ پودری الکترواستاتیک
• استفاده از کویل‌های مسی با فین آلومینیومی موج‌دار Blue Fin برای افزایش راندمان و مقاومت در برابر خوردگی
• فیلتر قابل شستشو و ضد قارچ G3 و قابلیت ارتقا به فیلترهای G4 برای بهبود کیفیت هوای داخل
• سنسور ایمنی Antifreeze جهت جلوگیری از یخ‌زدگی کویل‌ها
• قابلیت تغییر محل اتصال لوله‌های کویل DX و آبگرم (از سمت چپ به راست) برای انعطاف در نصب
• امکان تأمین هوای تازه از طریق کانال پلنیوم
راهنمای خرید
داکت اسپلیت 1600CFM (مدل EDI48 یا داکت 48000) اکسون، انتخابی هوشمندانه برای کسانی است که به دنبال سیستم تهویه مطبوع با کیفیت بالا و مقرون به صرفه، همچنین این دستگاه برای پوشش‌دهی متراژهای بزرگ‌تر طراحی شده و با راندمان بالا، مصرف انرژی بهینه و طراحی کم‌صدا، آسایش حرارتی کامل را در تمام فصول سال تضمین میکند.
